Les Plaques et Barrettes
Type de faisceau aluminium de plus en plus courant sur les engins de TP, agricoles, dans l’industrie.
Ils sont choisis pour leur impressionnante résistance à la pression et aux projections

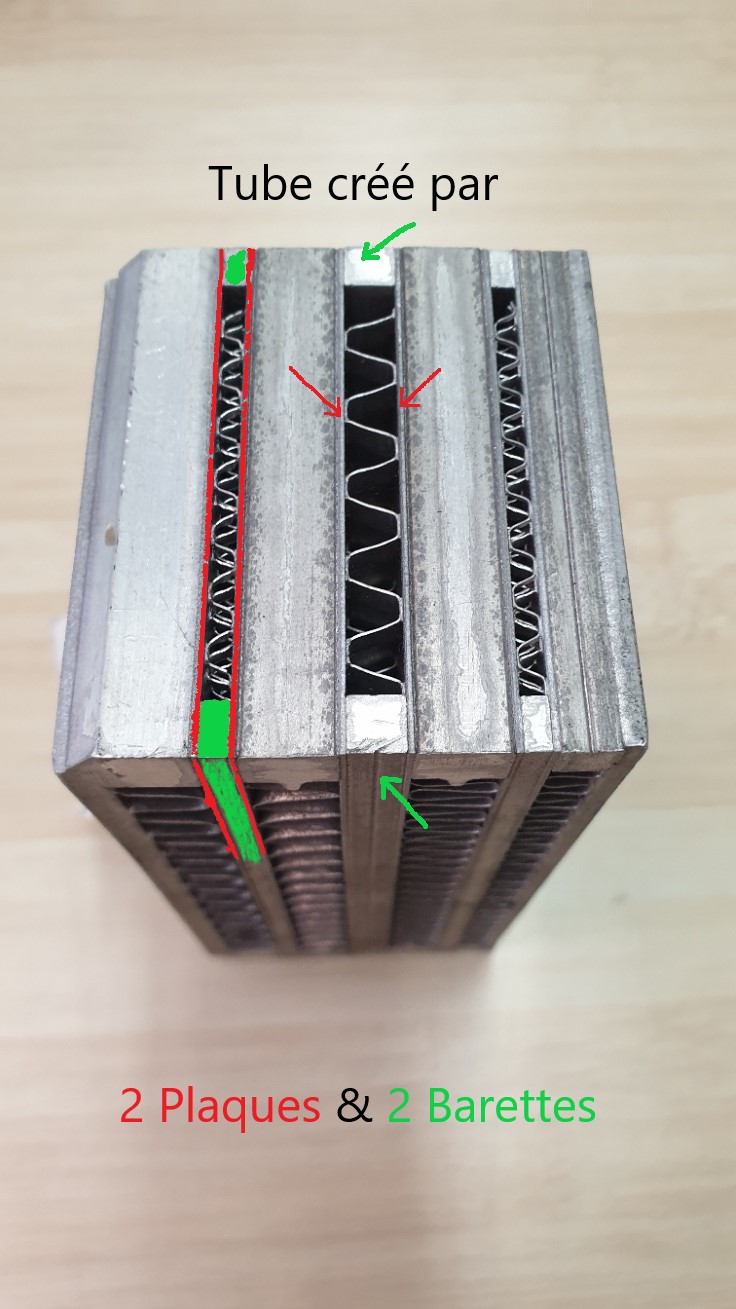

Les faisceaux « Plaques & Barrettes » sont des faisceaux en aluminium dont les tubes sont créés par 2 plaques et 2 barrettes.
Des perturbateurs en zigzag sont présents dans ses tubes afin d’augmenter les surfaces de contact et ainsi offrir une meilleure qualité d’échange thermique.

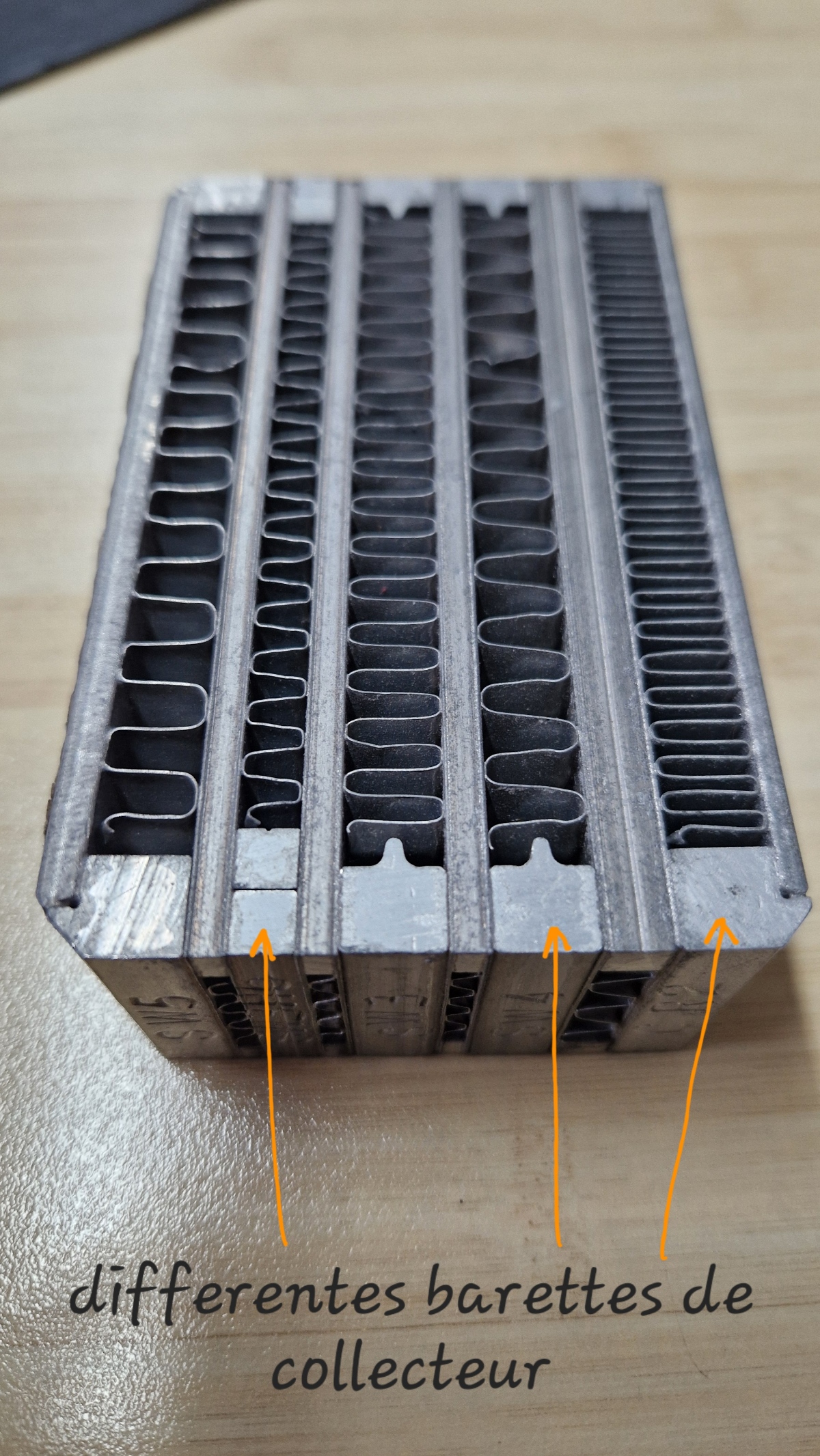

Ces faisceaux sont créés par une alternance de « barrettes de collecteurs » entre lesquelles se placent les « ailettes » et des « tubes » crées par des plaques et des barrettes.
Ici pas de collecteurs pour souder les boites, ce sont les barrettes de colleteurs et les barrettes de tubes qui créent la masse nécessaire pour la soudure au TIG des boites alu.
Résistance à la pression (en fonctionnement linéaire continu) :
25bars en pression de service, 30bars en pression maximum pour les faisceaux d’eau ou d’huile
Pour rappel un faisceau cuivre traditionnel (MC ou TA) résiste à une pression de service inférieur à 2 bars, un RH selon le fabricant entre 3 et 6bars.
Pour cette raison il nous arrive de faire ce choix de faisceau pour remplacer des faisceaux traditionnels d’air ou d’huile.

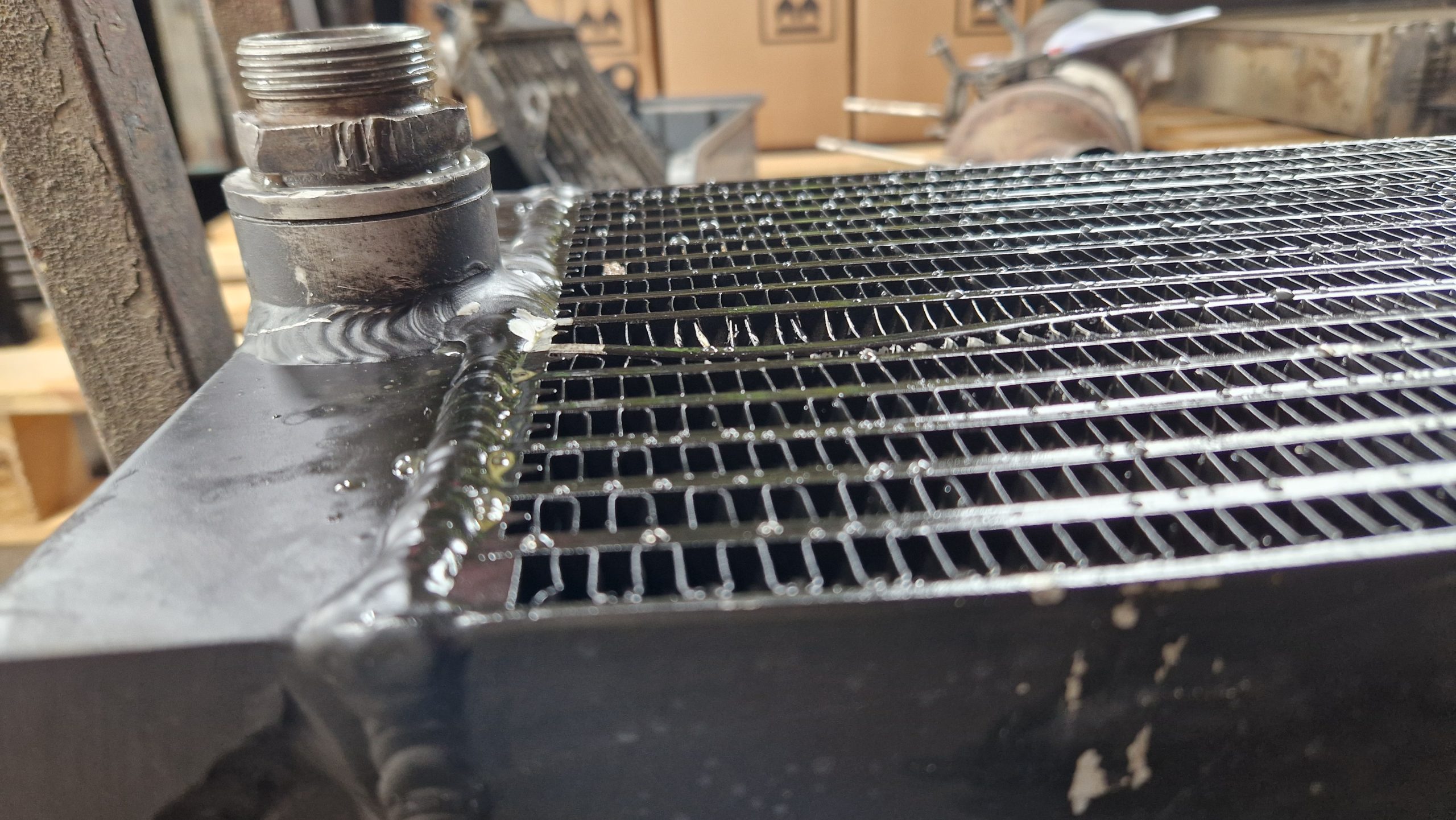

Le ou les tubes qui subissent une surpression peuvent donner l’impression d’avoir été aspirés, les barrettes de tubes se retrouvent comme enfoncées dans l’épaisseur du faisceau. Ceci est dû au fait que les plaques qui composent les tubes s’écartent sous l’effet de la surpression, le tube « s’arrondis » et ses deux extrémités reculent par rapport à la surface du faisceau.
Les surpressions sont plus courantes sur les refroidisseurs d’huile. Il s’agit souvent de surpressions dites « coup de bélier », se sont des surpressions instantanées, qui peuvent ne durer que quelques secondes.
Ce sont des problèmes extrêmement difficiles à résoudre puisque la surpression n’étant pas constante il faut pour déterminer d’où vient le problème mesurer au bon endroit, au bon moment.
Même si cette recherche de panne n’est jamais une partie de plaisir il convient de la résoudre sans quoi le faisceau suivant subira lui aussi le même sort !!
Résistance à la chaleur :
Sur demande le faisceau peut être fabriqué sans perturbateur.
Résistance aux projections :

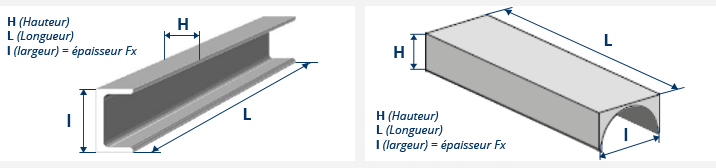

Profils de boites :
A gauche profil basse pression
A droite profil haute pression
Les dimensions standards (en mm) :
40 / 50 / 60 / 65 / 80 / 97 / 113 / 125 / 135 / 140 / 150 / 162
Largeur des tubes :
6.2 pour de l’air
3 pour les liquides
Ailettes :
Hauteur de 6.2 et 10.2
En SW (zig-zag) ou en CERNEAU (la crête de l’ailette est plate pour une meilleure évacuation des saletés qui passeront au travers du faisceau)
Pas des ailettes (distance entre les ailettes) : 6 / 8 / 10
